Metabo BKH 450 Plus 5,50 DNB

Ersatzteilseite für Metabo BKH 450 Plus 5,50 DNB


diese Artikelnummern sind zu dem Produkt bekannt:
  • 0104705000 10
  • 0104705000 11
  • 0104705000 12
  • Ersatzteilseite
Aktuell nicht lieferbar
Artikel-Nr.: 2886336

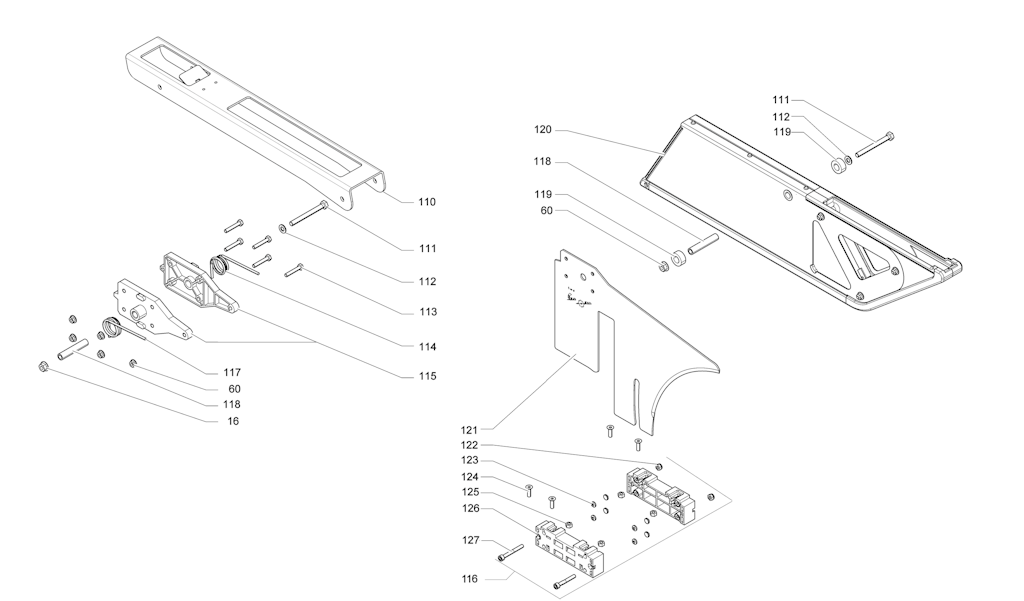

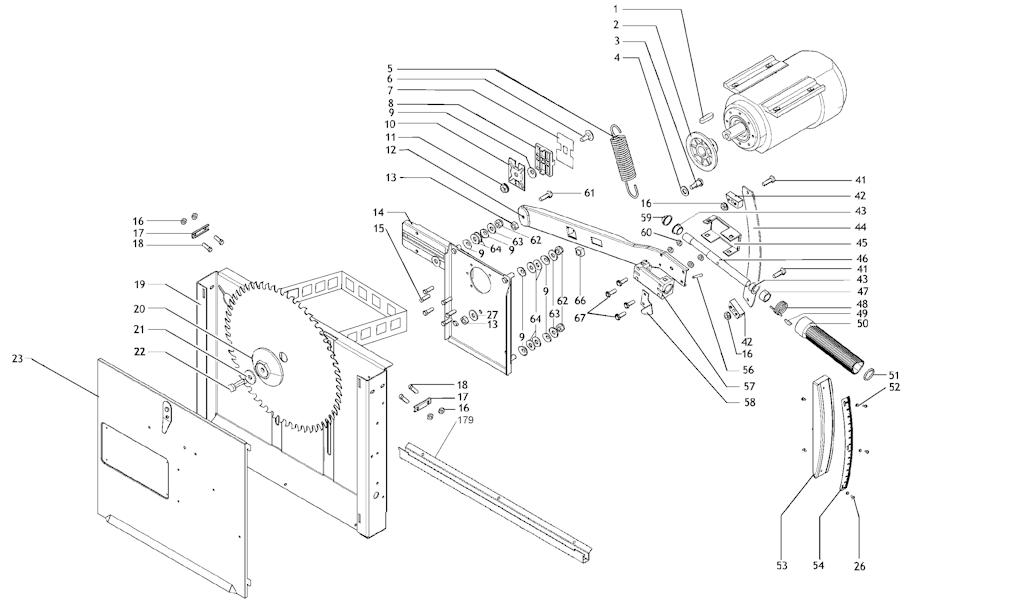

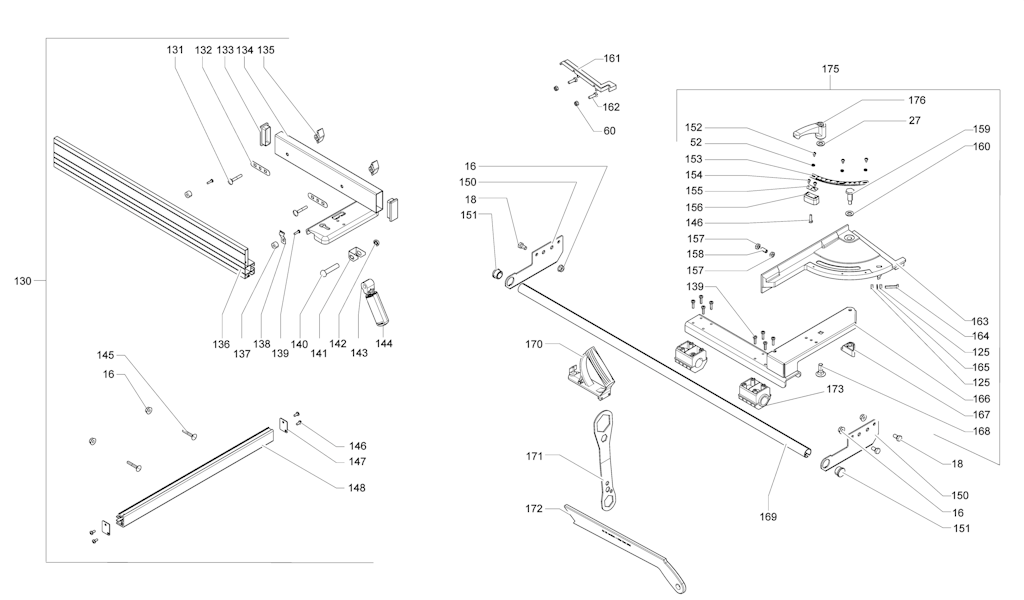

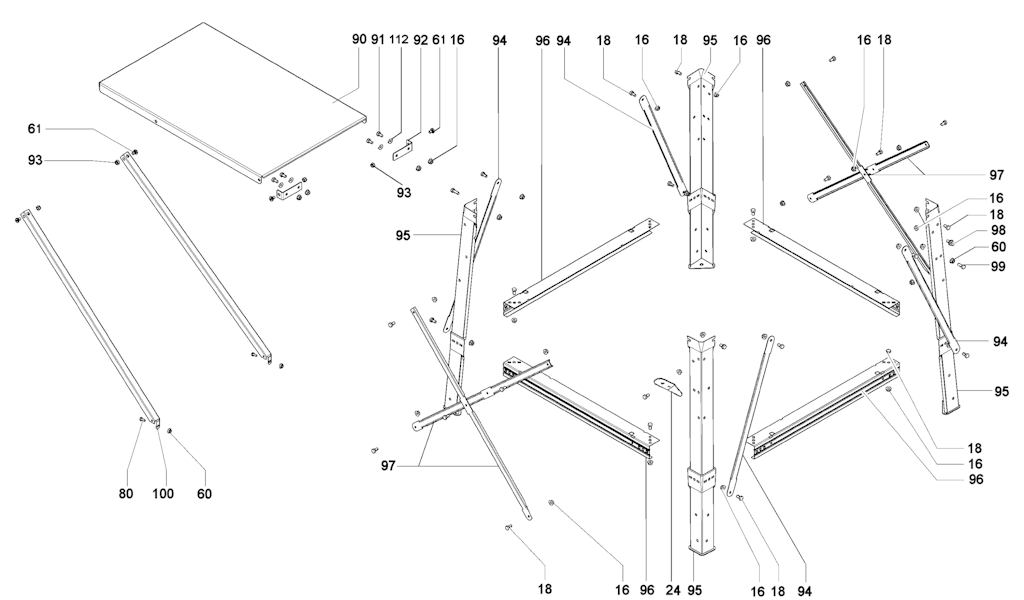

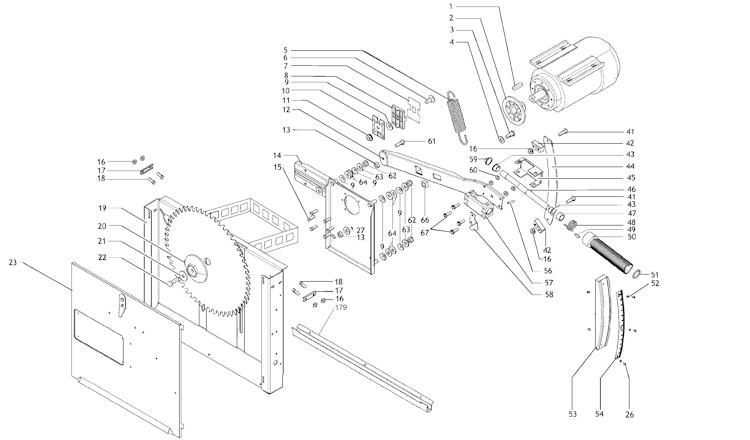

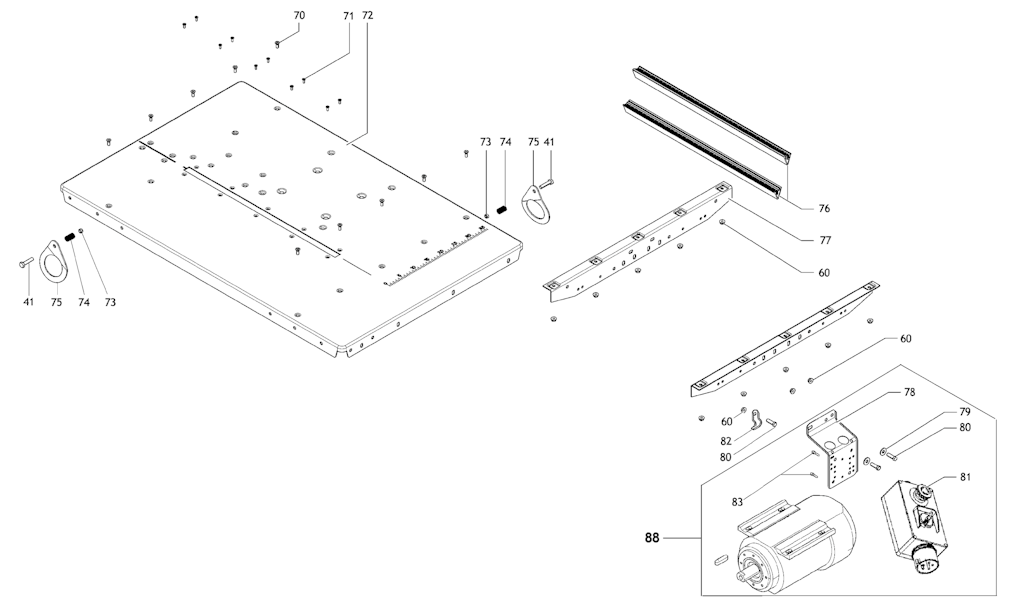

129 von insgesamt 129 eingezeichneten Ersatzteilen in Explosionszeichnung Nr. 1

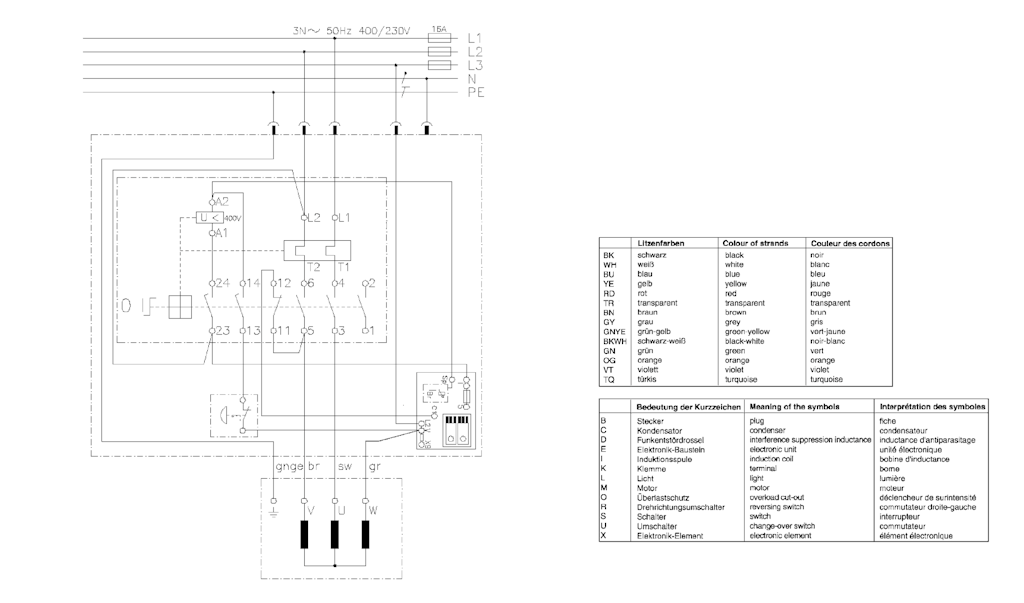

Explosionszeichnung Ersatzteile
1
Metabo Passfeder (6721059322)
1x
1,83 €
2
Metabo Flansch BKS 450 RD 114x43 (1380214560)
1x
31,50 €
3
Metabo Bundschraube M 10 SW 19x37 (1395205176)
1x
15,25 €
4
Metabo Scheibe (6300019984)
1x
1,83 €
5
Metabo ZUGFEDER (7051205370)
1x
31,50 €
6
Metabo FLACHRUNDSCHRAUBE M.4KT-ANSATZ M12X40 (6110149253)
1x
2,00 €
7
Metabo JUSTIERBLECH BL 0,5X59X79 (1392205647)
2x
2,00 €
8
Metabo Spaltkeilhalter (2380075353)
1x
12,24 €
9
Metabo Tellerfeder (7053063343)
9x
1,83 €
10
Metabo DRUCKPLATTE (1382213749)
1x
2,00 €
11
Metabo KEPSMUTTER (6209002432)
1x
5,38 €
12
Metabo Hebel 2,99x90x663,7 (1392205086)
1x
15,25 €
14
Metabo Motoraufnahme (2010200850)
1x
156,69 €
15
Metabo SECHSKANTSCHRAUBE M 6X16 (6103001356)
6x
1,83 €
16
Metabo Flanschmutter M8 (6209110995)
48x
1,83 €
18
Metabo Sechskantschraube M8x16 (6103001178)
37x
1,83 €
20
Metabo Konterflansch BKS 450 RD 114x26 SW46 (1380214578)
1x
42,13 €
21
Metabo SCHEIBE (6305002508)
1x
1,83 €
22
Metabo SECHSKANTSCHRAUBE M12X1,5-LINKS X30 (6103083956)
1x
8,49 €
23
Metabo Deckel BL 1,5x520,5x640 (1392205060)
1x
42,13 €
23
Metabo Deckel vollst. (1010740041)
1x
52,60 €
24
Metabo SICHERUNGSHEBEL BL 2,50X30X100 (1392205418)
2x
4,45 €
25
Metabo Sechskantpassschraube (6104220876)
1x
3,65 €
27
Metabo Scheibe (141150050)
1x
1,83 €
41
Metabo Sechskantschr. (141113330)
4x
2,00 €
42
Metabo Bogenblechsitz 22x21,5x96 (2390205263)
2x
12,12 €
43
Metabo Lagerbuchse mit Bund RD 20/25/30x15 (2391203167)
2x
4,45 €
44
Metabo Bogenblech 4,00x388x40 (1492102810)
1x
10,46 €
45
Metabo Klemmkoerperkappe (2391205380)
1x
6,21 €
46
Metabo Klemmwelle RD 20X247 (1495102323)
1x
31,50 €
48
Metabo Drehfeder RDI 32 RDA 40x4,0 (7051205361)
1x
13,82 €
49
Metabo Passfeder A 6x6x36 (6721019738)
1x
1,83 €
50
Metabo Drehgriff RD 50x220 (2391205259)
1x
13,82 €
51
Metabo Zackenring ZA 20 (6403107385)
1x
1,83 €
52
Metabo Scheibe (141150010)
6x
1,83 €
54
Metabo SKALA HOEHENVERSTELLUNG (1110205682)
1x
8,49 €
55
Metabo Linsenblechschraube (6172001830)
5x
1,83 €
56
Metabo Spannstift 6x36 (6503016379)
1x
1,83 €
57
Metabo Klemmkoerper 42x52,5x110 (2390205212)
1x
21,27 €
58
Metabo Zeiger BL 2,00x53x77 (1492103558)
1x
3,65 €
60
Metabo Flanschmutter M6 (6209114230)
22x
1,83 €
62
Metabo Sechskantmutter selbstsichernd (6202024139)
4x
1,83 €
63
Metabo Scheibe (6300016705)
4x
1,83 €
64
Metabo Kunststoffscheibe RDI 12,2x30x31 (2391205186)
8x
1,83 €
66
Metabo Vierkanthuelse 20/20x12 (1495105241)
1x
4,45 €
67
Metabo Flachrundschraube m.4KT-Ansatz M 6x45 (6110000624)
4x
1,83 €
70
Metabo Senkschraube mit Kreuzschlitz M 6x16 (6131047582)
10x
1,83 €
71
Metabo Senkblechschraube (141123420)
10x
1,83 €
72
Metabo Tischplatte BKH BL 2,50x736x1101 (1382731391)
1x
165,92 €
73
Metabo Sechskantmutter selbstsichernd (6202002305)
2x
1,83 €
74
Metabo Druckfeder (7051207240)
2x
1,83 €
75
Metabo Kranoese 2,99X90X112 (1492103230)
2x
4,45 €
76
Metabo Tischeinlegeprofil 549,5 +-0,3mm (1393205551)
2x
21,08 €
77
Metabo Traverse 2,50x86x656 (1392205035)
2x
12,12 €
78
Metabo Schalterblech 2,99x85x180 (1382214133)
1x
18,34 €
79
Metabo Scheibe (141150130)
4x
1,83 €
80
Metabo Sechskantschr. (141113290)
3x
1,83 €
81
Metabo SSK-Schalter DNB 4x1,5x1250 (8132731935)
1x
231,52 €
82
Metabo BEFESTIGUNGSSCHELLE (8242051328)
1x
2,72 €
83
Metabo Linsenblechschraube (6186602763)
4x
1,83 €
90
Metabo Verlaengerungsplatte BL 2,00x572x832 (1382693309)
1x
78,41 €
91
Metabo Sechskantschr. (141114860)
4x
2,00 €
92
Metabo Winkelblech BL 2,50X30X116 (1382693856)
2x
13,82 €
93
Metabo Sechskantschraube (6103005270)
4x
1,83 €
94
Metabo Diagonalstrebe 2,50x30x591 (1382641074)
4x
10,46 €
95
Metabo Bein BKH/BKS (1010730674)
4x
42,13 €
96
Metabo STREBE BL 1,5X118X703 (1382641031)
4x
18,34 €
97
Metabo DIAGONALSTREBE BL 2,5X30X830 (1382641058)
4x
21,27 €
98
Metabo SCHRAUBE 6KT 17X30 M 8 (1395205516)
1x
3,65 €
99
Metabo Zylinderschraube (6127059207)
1x
1,83 €
100
Metabo Stuetze TVL-BKH/BKS BL 1,00x70x885 (1382706559)
2x
18,34 €
110
Metabo Galgenblech vollst. (1382731340)
1x
36,75 €
112
Metabo Scheibe (141151340)
8x
1,83 €
113
Metabo SECHSKANTSCHRAUBE M 6X35 (6103004916)
5x
1,83 €
114
Metabo Schenkelfeder Rechts 17,5x16x4,0 (7051731284)
1x
10,46 €
115
Metabo Lagerbock BKH/BKS-Plus (1010731972)
2x
18,34 €
116
Metabo Fuehrung kpl. BKH/BKS-Plus (1010731964)
1x
61,78 €
117
Metabo Schenkelfeder Links 17,5x16x4,0 (7051731292)
1x
10,46 €
118
Metabo Huelse RD 12/8,1x64 (1485731306)
2x
5,38 €
119
Metabo Huelse RD 25/13x10 (1381731312)
2x
1,83 €
120
Metabo Schutzhaube,kpl BKH/BKS Plus (1010731956)
1x
181,77 €
121
Metabo Spaltkeil 450 BL 3,00x349x435 (1482731372)
1x
145,62 €
122
Metabo Sechskantmutter m.Klemmt. (141130650)
4x
2,00 €
124
Metabo Senkschraube mit Innen-6KT M 6x20 (6130019585)
4x
1,83 €
125
Metabo Sechskantmutter (141130100)
2x
1,83 €
126
Metabo Fuehrung 140x30x53 (1381730669)
2x
61,78 €
127
Metabo Zylinderschr. (141113940)
2x
1,83 €
130
Metabo Parallelanschlag BKH/BKS-Plus (1010731743)
1x
145,62 €
131
Metabo FLACHRUNDSCHRAUBE M.4KT-ANSATZ M 6X40 (6110000616)
2x
1,83 €
132
Metabo REITERFUEHRUNGSBLECH (1392201587)
2x
1,83 €
133
Metabo LAMELLENSTOPFEN VL SCHWARZ 60X25 (1391019971)
2x
2,00 €
134
Metabo Parallelanschlag BKH/BKS (1010731450)
1x
56,09 €
135
Metabo FLUEGELMUTTER (7005658068)
2x
2,72 €
136
Metabo Vorsatzprofil 550 mm (1383730720)
1x
52,60 €
137
Metabo Distanzhuelse RD 15/6x12 (6442100576)
2x
2,72 €
138
Metabo KABELKLAMMER (7052078118)
1x
2,72 €
140
Metabo BOLZEN MIT KOPF (6632111175)
1x
2,72 €
141
Metabo Klemmblech,BL 1X26X91,5 (1392205620)
1x
2,00 €
142
Metabo Starlock RD 10 (7016050711)
1x
1,83 €
143
Metabo Klemmexzenter (1380731386)
1x
8,49 €
144
Metabo Griff mit Gewindestift (1381731843)
1x
12,12 €
145
Metabo FLACHRUNDSCHRAUBE M.4KT-ANSATZ M 8X25 (6110000640)
2x
1,83 €
146
Metabo LINSENBLECHSCHRAUBE M.KRZSZ (6172015687)
5x
1,83 €
147
Metabo Endstueck BL 2X26X35 (1492091649)
2x
7,03 €
148
Metabo Anschlagfuehrungsprofil 543,5 mm (1383731590)
1x
36,75 €
150
Metabo Halter BL 2,99x79x207 (1482730767)
2x
21,27 €
151
Metabo Lamellenstopfen RD 25 1-3 (1381730715)
2x
1,83 €
152
Metabo Linsenblechschraube (6172028215)
3x
1,83 €
153
Metabo WINKELSKALA (1110205593)
1x
12,12 €
154
Metabo Linsenblechschraube (6172091014)
2x
1,83 €
155
Metabo Noniusskala (1110205607)
1x
21,27 €
156
Metabo HALTER NONIUSSKALA (2391205615)
1x
2,72 €
157
Metabo SECHSKANTMUTTER FLACH M8 (6205029131)
2x
1,83 €
158
Metabo Gewindestift (6161029309)
1x
1,83 €
160
Metabo FEDERSCHEIBE B 12 (6302085941)
1x
1,83 €
161
Metabo Verlaengerung (2380730793)
1x
12,24 €
164
Metabo Sechskantschr. (141110290)
1x
2,00 €
166
Metabo Winkelanschlag (2010200922)
1x
42,13 €
167
Metabo Gleitstueck (2391205470)
1x
2,72 €
168
Metabo FLACHRUNDSCHRAUBE M.4KT-ANSATZ M10X30 (6110091603)
1x
1,83 €
169
Metabo Fuehrung Queranschlag RD 25x2,0x1040 (1485730741)
1x
36,75 €
170
Metabo SCHIEBEHANDGRIFF ROT (1388680470)
1x
36,75 €
171
Metabo Schluessel (1492102829)
2x
10,46 €
172
Metabo Schiebestock (1394201630)
1x
8,49 €
173
Metabo Fuehrungsstueck BKH/BKS (2391205283)
2x
8,49 €
175
Metabo WINKELANSCHLAG (1010014146)
1x
151,03 €
176
Metabo Klemmhebel (7006073730)
1x
12,24 €
177
Metabo Sechskantmutter selbstsichernd (141132030)
4x
1,83 €
179
Metabo Verlaengerung Spaenekasten BKH 450 Plus (339137030)
1x
26,30 €
