Metabo UK 333

Ersatzteilseite für Metabo UK 333


diese Artikelnummern sind zu dem Produkt bekannt:
  • 0103330000 10
  • 0103330000 11
  • 0103330000 12
  • Ersatzteilseite
Aktuell nicht lieferbar
Artikel-Nr.: 2884646

175 von insgesamt 175 eingezeichneten Ersatzteilen in Explosionszeichnung Nr. 1

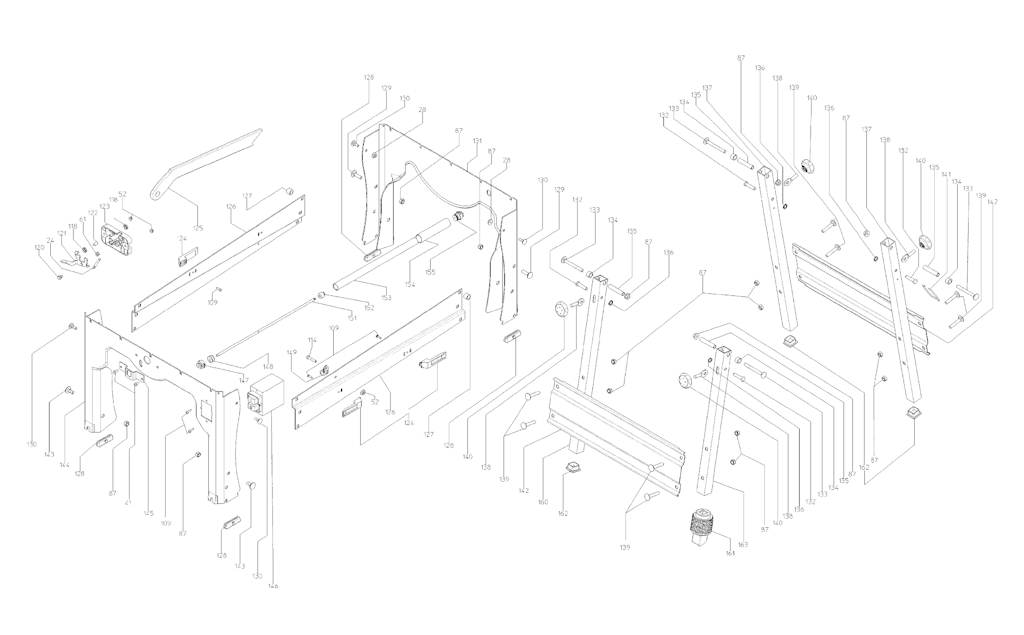

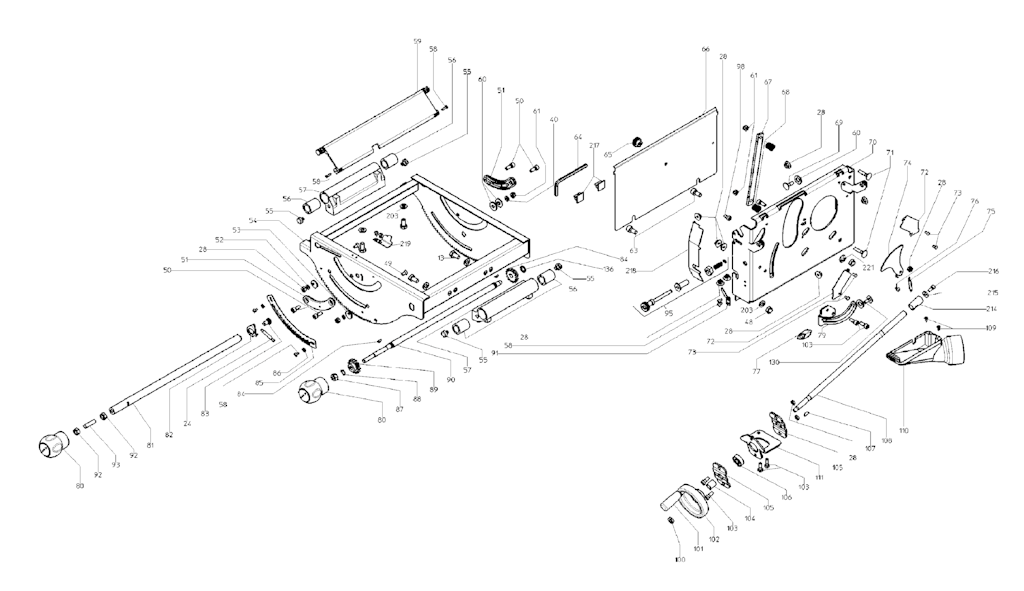

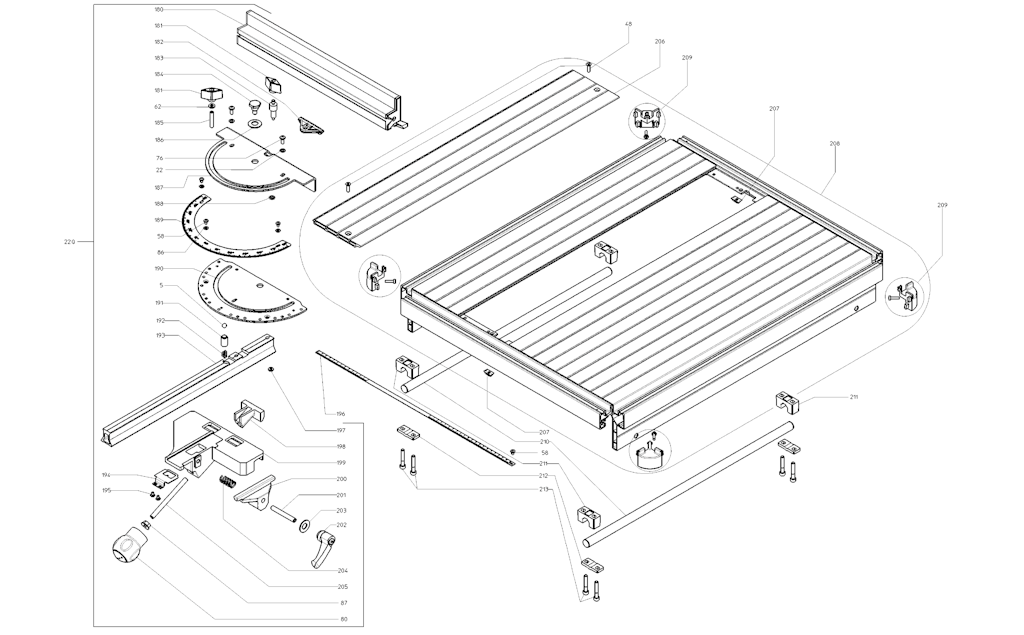

Explosionszeichnung Ersatzteile
1
Metabo Zylinderschraube (6121000839)
1x
7,03 €
2
Metabo Saegeblattkonterflansch (1482221900)
1x
6,21 €
3
Metabo Saegeblattflansch (1485221618)
1x
13,82 €
4
Metabo SICHERUNGSRING FUER BOHRUNGEN (6401701620)
1x
2,72 €
5
Metabo Stahlkugel (7123148635)
2x
1,83 €
6
Metabo Senkschraube mit Innen-6KT (6132661454)
2x
1,83 €
7
Metabo Spaltkeilplatte (1482221595)
1x
2,00 €
8
Metabo Spaltkeil (1482221587)
1x
21,27 €
9
Metabo Schutzhaube vollst. (316052430)
1x
13,82 €
9
Metabo Sägeschutzhaube vollst. (316057530)
1x
18,34 €
10
Metabo POSITIONSSCHRAUBE (1385701558)
1x
6,21 €
11
Metabo SPALTKEILHALTER UK333 (1380698273)
1x
12,12 €
12
Metabo Halteblech-Spaltkeil (1482701503)
1x
26,30 €
13
Metabo Sechskantschraube M8x16 (6103001178)
8x
1,83 €
14
Metabo Tellerfeder (7053075104)
4x
1,83 €
15
Metabo BEFESTIGUNGSBLECH (1382701247)
1x
8,49 €
16
Metabo ABDECKBLECH (1382701280)
1x
12,12 €
17
Metabo Keilrippenriemen (7233680626)
1x
12,12 €
18
Metabo Zugbolzen (1385701302)
1x
21,27 €
19
Metabo Linsenkopfschraube m.Flansch (6143661561)
4x
1,83 €
21
Metabo Spindelarretierung (1482681839)
1x
8,49 €
22
Metabo Scheibe (141150020)
3x
1,83 €
23
Metabo LINSENBLECHSCHRAUBE M.KRZSZ (6172015687)
7x
1,83 €
24
Metabo Zugfeder (7051074232)
3x
2,00 €
25
Metabo Sicherungsring (141180060)
1x
1,83 €
26
Metabo Zwischenwelle (1385701205)
1x
31,50 €
27
Metabo Zahnrad fuer Saegeblattwelle (7247701235)
1x
23,62 €
28
Metabo Flanschmutter M6 (6209114230)
14x
1,83 €
29
Metabo Zahnriemen (7231680580)
1x
21,27 €
30
Metabo DECKBLECH (1382701263)
1x
3,65 €
31
Metabo E-Motor (1010701631)
1x
366,82 €
32
Metabo KLEMMKASTENDECKEL UK333 (1381707411)
1x
3,65 €
33
Metabo KOHLEBUERSTEN-SET (1010710819)
1x
36,75 €
34
Metabo Huelse (1485701229)
1x
5,38 €
35
Metabo Rillenkugellager (7100074090)
1x
10,46 €
36
Metabo SAEGEBLATTWELLE (1385701213)
1x
26,30 €
38
Metabo SICHERUNGSRING FUER WELLEN (6400701600)
1x
2,00 €
39
Metabo Sechskantmutter (141131010)
1x
1,83 €
40
Metabo SCHEIBE (6305713714)
1x
1,83 €
41
Metabo Zylinderschraube (141113690)
2x
2,00 €
42
Metabo LAGERSCHRAUBE (1395200611)
1x
3,65 €
43
Metabo KEILRILLENSCHEIBE (1385701310)
1x
21,27 €
45
Metabo Sicherungsring (141180090)
1x
2,00 €
46
Metabo Rillenkugellager (7100136915)
1x
8,49 €
47
Metabo Scheibe (1482680670)
1x
1,83 €
48
Metabo SENKSCHRAUBE MIT KREUZSCHLITZ (6131714953)
2x
1,83 €
49
Metabo Senkschraube (6132175169)
2x
1,83 €
50
Metabo Zylinderschraube (6121023081)
8x
1,83 €
51
Metabo SCHWENKSEGMENT (1380221442)
2x
4,45 €
52
Metabo Sechskantmutter (141130090)
2x
1,83 €
53
Metabo Exzenterscheibe (1485710066)
4x
3,65 €
54
Metabo Saegeschlitten (1010700766)
1x
181,77 €
55
Metabo Einsteckpuffer (2391203906)
4x
1,83 €
56
Metabo KUGELBUCHSE (7121652050)
4x
23,62 €
57
Metabo LAGERBOCK SAEGEGEHAEUSE UK333 (1380698245)
2x
59,16 €
58
Metabo Linsenschraube mit Kreuzschlitz (6143639612)
6x
1,83 €
59
Metabo SCHWENKKLAPPE UK333 (1381706318)
1x
5,38 €
60
Metabo Isolierscheibe (1321006635)
3x
1,83 €
61
Metabo Sechskantmutter m.Klemmt. (141130650)
3x
2,00 €
62
Metabo Scheibe (141150130)
1x
1,83 €
64
Metabo STIFTSCHLUESSEL M.KREUZSCHLITZ (9102689833)
1x
5,38 €
65
Metabo RAENDELMUTTER HOCH (6241125058)
1x
2,00 €
66
Metabo Saegegehaeusedeckel (1382701069)
1x
31,50 €
69
Metabo FLACHRUNDSCHRAUBE (6110000594)
1x
1,83 €
71
Metabo Flachrundschraube (141124490)
2x
1,83 €
73
Metabo Blindniet 4x8 F (6621010474)
4x
1,83 €
74
Metabo VERSCHLUSSBLECH (1382710025)
1x
12,12 €
76
Metabo GEWINDESCHNEIDSCHRAUBE (6175174166)
2x
1,83 €
79
Metabo Klemmblech (1482704480)
1x
23,62 €
80
Metabo Kunststoffgriff rot (1388698264)
3x
6,21 €
81
Metabo ZUGSTANGE (1385701124)
1x
26,30 €
82
Metabo RUECKZUGHEBEL (1482701112)
1x
5,38 €
83
Metabo PASSSCHRAUBE (1485707430)
1x
7,03 €
84
Metabo SCHEIBENFEDER (6720083831)
2x
1,83 €
85
Metabo WINKELSKALA (1142215647)
1x
5,38 €
86
Metabo Scheibe (141150010)
5x
1,83 €
87
Metabo Flanschmutter M8 (6209110995)
14x
1,83 €
88
Metabo Sicherungsring (141180030)
1x
1,83 €
89
Metabo ZAHNRAD UK333 (1380698214)
2x
10,46 €
90
Metabo ZAHNRADWELLE (1485701571)
1x
23,62 €
93
Metabo Gewindestift M.IS+KEGELK. (141124460)
1x
1,83 €
95
Metabo ANSCHLAGBOLZEN KPL. UK 333 (1010723830)
1x
36,75 €
98
Metabo Zylinderschraube (141113840)
1x
2,00 €
100
Metabo HUTMUTTER SELBSTSICHERND (6208073395)
1x
1,83 €
102
Metabo HANDRAD RD 80 (7003079524)
1x
18,34 €
103
Metabo ZYLINDERSCHRAUBE M. I-6KT (6127059193)
7x
1,83 €
104
Metabo Huelse (1485701334)
1x
4,45 €
105
Metabo Lagerblech (1382701484)
2x
10,46 €
107
Metabo SCHEIBENFEDER (6720008511)
1x
1,83 €
108
Metabo ZUGSPINDEL (1385701566)
1x
23,62 €
109
Metabo Linsenblechschraube (6186602763)
5x
1,83 €
110
Metabo ABSAUGSTUTZEN UK333 (1381701324)
1x
8,49 €
111
Metabo Winkel (1382701387)
1x
12,12 €
114
Metabo Linsenschraube mit Kreuzschlitz (6123002049)
1x
1,83 €
115
Metabo FEDERBAND (7052222014)
1x
2,72 €
118
Metabo SECHSKANTMUTTER FLACH M8 (6205029131)
2x
1,83 €
120
Metabo Sechskantpassschraube (6104220876)
1x
3,65 €
122
Metabo FEDERNDES DRUCKSTUECK (7055043684)
1x
8,49 €
123
Metabo ABDECKUNG ZUGARRETIERUNG UK333 (1381708299)
1x
7,03 €
124
Metabo KABELHALTER UK290/333 (1381706881)
3x
1,83 €
125
Metabo Schiebestock (1394201630)
1x
8,49 €
127
Metabo Huelse (1485700885)
2x
2,72 €
128
Metabo GUMMIFUSS (7057706400)
4x
4,45 €
129
Metabo FLACHRUNDSCHRAUBE (6110000659)
2x
1,83 €
130
Metabo FLACHRUNDSCHRAUBE (6110000608)
5x
1,83 €
131
Metabo Rueckwand (1382700925)
1x
72,99 €
132
Metabo BOLZEN (6632123360)
4x
2,72 €
133
Metabo FLACHRUNDSCHRAUBE (6110000667)
4x
2,00 €
134
Metabo Huelse (1485700850)
4x
4,45 €
135
Metabo Distanzhuelse (1485700877)
4x
5,38 €
136
Metabo Starlock ohne Kappe (7016056183)
4x
1,83 €
137
Metabo BEIN (1383700848)
2x
31,50 €
138
Metabo Augenschraube (6141701671)
4x
2,72 €
139
Metabo Flachrundschraube (6110015990)
8x
1,83 €
140
Metabo STERNGRIFFMUTTER (1388701680)
4x
10,46 €
141
Metabo SICHERUNGSBUEGEL KGT 501 (1382680185)
1x
2,72 €
142
Metabo TRAVERSE (1382687112)
2x
21,27 €
143
Metabo FLACHRUNDSCHRAUBE (6110017942)
2x
1,83 €
145
Metabo Stuetzblech (1382710050)
1x
31,50 €
146
Metabo KSK-SCHALTER (8133701649)
1x
83,92 €
147
Metabo ZUGFEDERENDSTUECK FUER STOSSDAEMPFER (1381216175)
1x
2,00 €
148
Metabo BELUEFTUNGSENDST.STOSSDAEMPFER (1381216167)
1x
2,00 €
149
Metabo BEFESTIGUNGSSCHELLE (8242051328)
1x
2,72 €
151
Metabo Kolbenstange (1485701911)
1x
10,46 €
152
Metabo KOLBEN STOSSDAEMPFER (1381216183)
1x
2,00 €
153
Metabo ROHR (1381707489)
1x
5,38 €
154
Metabo ZUGFEDER (7051221944)
1x
4,45 €
155
Metabo ENTLUEFTUNGSENDST. STOSSDAEMPFER (1381216159)
1x
2,00 €
157
Metabo GETRIEBE VORMONTIERT (1010721004)
1x
231,52 €
160
Metabo BEIN (1383700821)
1x
26,30 €
161
Metabo FUSSGRUPPE VERSTELLBAR (2010200787)
1x
18,34 €
162
Metabo Lamellenstopfen (1391059264)
3x
1,83 €
163
Metabo BEIN (1383700830)
1x
31,50 €
180
Metabo ANSCHLAGFUEHRUNG (1010720490)
1x
21,08 €
181
Metabo FLUEGELMUTTER (7005658068)
2x
2,72 €
182
Metabo SPANNSTUECK EXZENTERKLEMMUNG UK333 (1381698285)
1x
2,00 €
183
Metabo Exzenterbolzen (1485701997)
1x
21,27 €
184
Metabo PASSSCHRAUBE (1485706620)
1x
7,03 €
185
Metabo GEWINDESTIFT M.IS+KEGELK. (6161183502)
1x
1,83 €
186
Metabo Tellerfeder (7053063343)
2x
1,83 €
187
Metabo WINKELBLECH (1382701930)
1x
47,36 €
188
Metabo Starlock (7016122305)
1x
1,83 €
189
Metabo WINKELSKALA (1142215949)
1x
12,12 €
190
Metabo Justierblech Winkelanschlag (1482215935)
1x
18,34 €
191
Metabo ARRETIERBOLZEN (1485215979)
1x
4,45 €
192
Metabo DRUCKFEDER (7051148694)
2x
1,83 €
193
Metabo Schwalbenschwanzfuehrung (1383701968)
1x
31,50 €
194
Metabo ZEIGER WINKELANSCHLAG (1482216010)
1x
2,00 €
195
Metabo Linsenblechschraube (6172028215)
2x
1,83 €
196
Metabo Skalenband (1142708309)
1x
7,03 €
198
Metabo STELLTEIL (1380215981)
1x
8,49 €
199
Metabo Klemmkoerper UK333 (1380701983)
1x
59,16 €
200
Metabo KLEMMKRALLE (1380216031)
1x
10,46 €
201
Metabo GEWINDESTIFT M.IS+KEGELK. (6161029120)
1x
2,00 €
202
Metabo Klemmhebel (7006028653)
1x
8,49 €
203
Metabo Scheibe (141151340)
6x
1,83 €
204
Metabo Druckfeder (7051207240)
1x
1,83 €
205
Metabo GEWINDESTIFT M.IS+ZAPFEN (6163198736)
1x
4,45 €
206
Metabo TISCHEINLEGEPROFIL (1383696484)
1x
56,09 €
207
Metabo KAEFIGMUTTER (6264714948)
2x
2,00 €
210
Metabo FUEHRUNGSSTANGE (1385701663)
2x
36,75 €
211
Metabo PRISMENFUEHRUNG UK333 (1380698222)
4x
7,03 €
213
Metabo Zylinderschraube (141113910)
8x
2,00 €
214
Metabo ANSCHLAGHUELSE (1482711290)
1x
10,46 €
216
Metabo LINSENSCHRAUBE M.INNEN-6KT (6123612815)
1x
1,83 €
217
Metabo KABELHALTER (8242711301)
2x
2,00 €
218
Metabo SPANLEITBLECH (1482712750)
1x
12,12 €
219
Metabo PRALLBLECH (1482712769)
1x
7,03 €
222
Metabo Linsenblechschraube (6172001805)
2x
1,83 €
223
Metabo KNICKSCHUTZTUELLE TYP 15-561 (1341016980)
1x
2,00 €
224
Metabo Luesterklemme (8216103930)
3x
2,00 €
225
Metabo Scheibe (141150120)
2x
1,83 €
226
Metabo Faecherscheibe (141150420)
1x
1,83 €
227
Metabo ZUGENTLASTUNG (8242033664)
1x
1,83 €
228
Metabo ZYLINDERSCHRAUBE (6121121296)
1x
1,83 €
Sie können der erste Kunde sein, der zu diesem Produkt eine Frage stellt. Wir freuen uns auf Ihre Frage.
Eine eigene Frage stellen
Produktbewertungen unserer Kunden
Unsere Bewertungen sind zu 100% echt.
Bewertungen von Kunden, die ihre Ware nicht bei uns gekauft haben, werden entsprechend gekennzeichnet.
Bewertungen mit diesem Symbol stammen von verifizierten Käufern!
Zu diesem Produkt gibt es noch keine Kundenbewertungen.
Sie können die erste Person sein, die zu diesem Produkt eine Bewertung schreibt.
