Metabo TKHS 315C 2,80 DNB

Ersatzteilseite für Metabo TKHS 315C 2,80 DNB


diese Artikelnummern sind zu dem Produkt bekannt:
  • 0103152100 10
  • 0103152100 11
  • 0103152100 12
  • 0103152100 13
  • 0103152100 14
  • 0103152100 15
  • Ersatzteilseite
Aktuell nicht lieferbar
Artikel-Nr.: 2886237

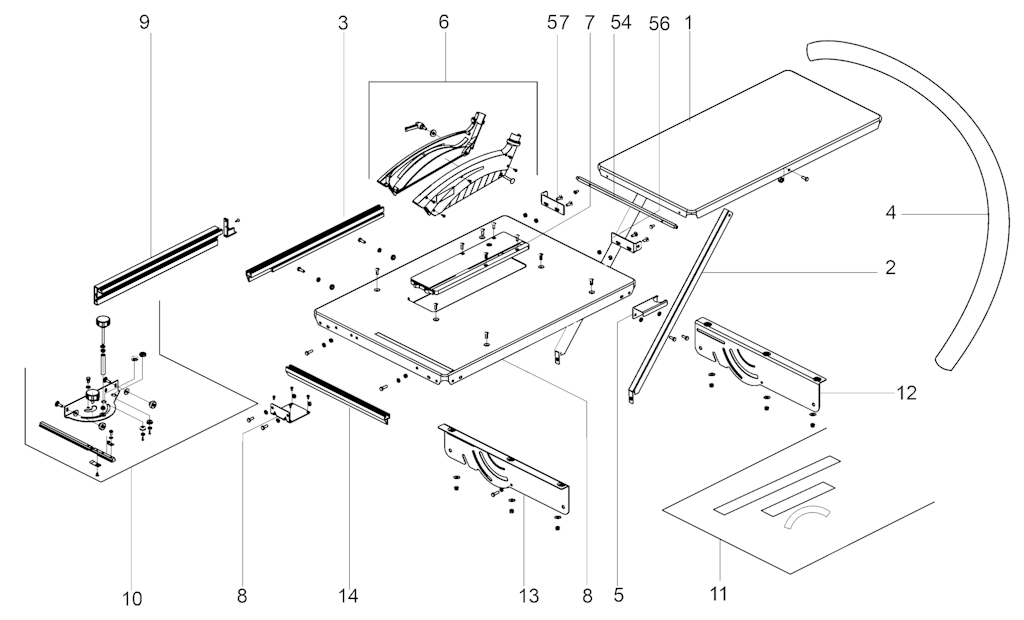

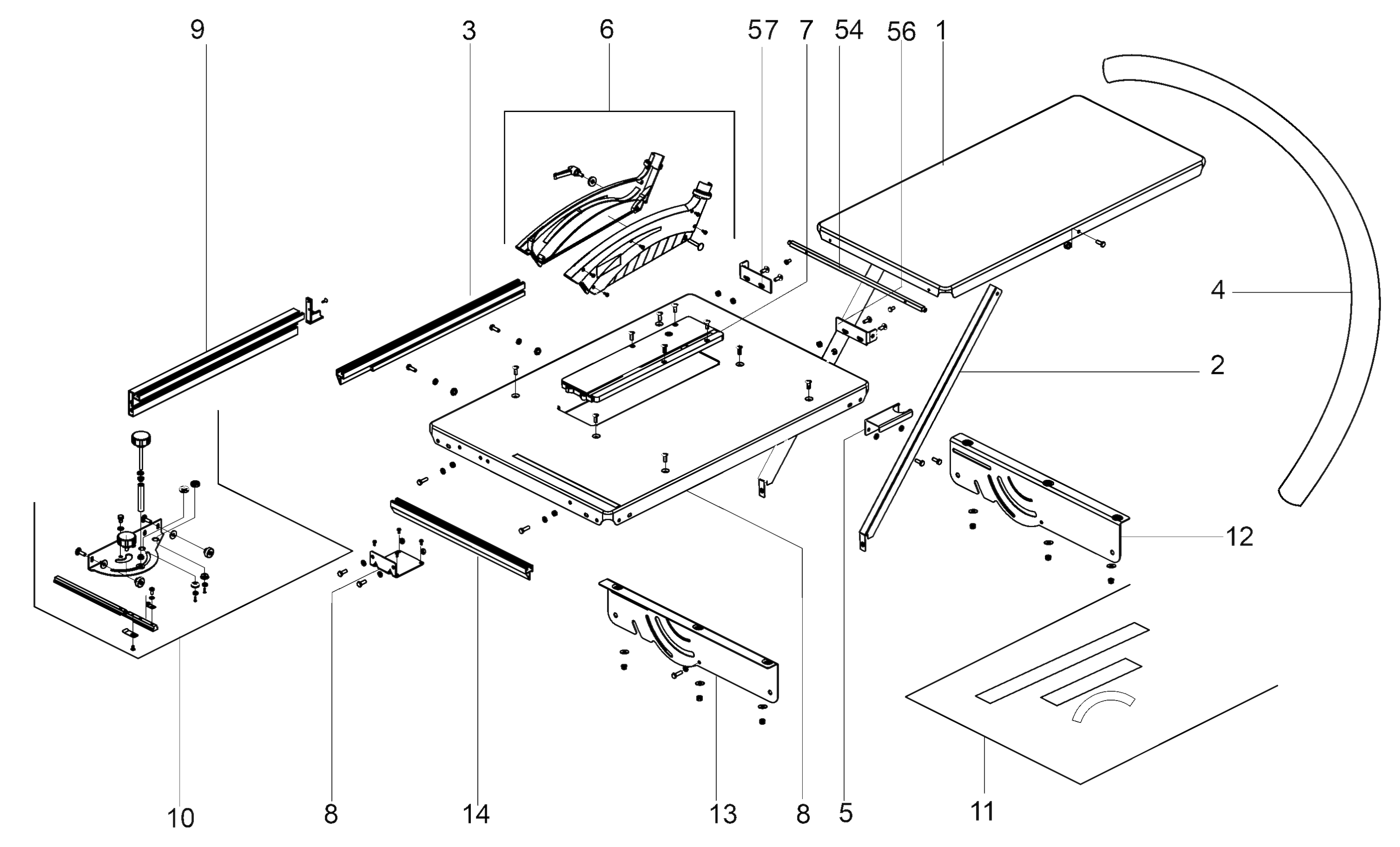

52 von insgesamt 52 eingezeichneten Ersatzteilen in Explosionszeichnung Nr. 1

Explosionszeichnung Ersatzteile
1
Metabo Tischplatte (339148330)
1x
59,16 €
2
Metabo STUETZE EINZELN (1382689093)
2x
15,25 €
2
Metabo Stuetze (339148340)
2x
10,46 €
3
Metabo FUEHRUNGSPROFIL LINKS (1383689100)
1x
10,46 €
5
Metabo SCHLAUCHTRAEGER (1382689123)
1x
2,72 €
6
Metabo Spanhaube mit Absaugstutzen (1010738543)
1x
12,12 €
7
Metabo TISCHEINLAGE (1381689138)
1x
8,49 €
8
Metabo TISCHPLATTE (1382689140)
1x
78,41 €
9
Metabo Anschlagprofil (1383689151)
1x
21,27 €
10
Metabo WINKELANSCHLAG (1010689160)
1x
21,08 €
11
Metabo SKALENSATZ 3-TEILIG (1010689178)
1x
2,00 €
12
Metabo BEFESTIGUNGSWINKEL HINTEN (1382689182)
1x
12,12 €
12
Metabo Stuetzwinkel hinten (339136430)
1x
13,82 €
13
Metabo BEFESTIGUNGSWINKEL VORNE (1382689190)
1x
12,12 €
13
Metabo Stuetzwinkel vorne (339136250)
1x
13,82 €
14
Metabo FUEHRUNGSPROFIL VORNE (1383689208)
1x
10,46 €
20
Metabo SPALTKEIL MIT HALTERUNG (1010689216)
1x
21,08 €
20
Metabo Halterung (f. Spaltkeil) (341161620)
1x
18,34 €
21
Metabo ABSAUGSTUTZEN TKHS315C/M (1381689227)
1x
8,49 €
22
Metabo Spaenekasten vollst. (316098450)
1x
208,43 €
22
Metabo Spaenekasten vollst. (343435390)
1x
151,03 €
24
Metabo SAEGEBLATTFLANSCH KPL (1010689240)
1x
21,27 €
26
Metabo LUEFTERFLUEGEL MIT LUEFTERHAUBE (1010689259)
1x
12,12 €
26
Metabo Luefterfluegel mit Luefterhaube (316094820)
1x
4,45 €
27
Metabo Motor vollst. (316094850)
1x
421,57 €
28
Metabo KLEMMKASTEN KPL. (1010689067)
1x
8,49 €
28
Metabo Klemmkasten vollst. (316094790)
1x
10,46 €
30
Metabo SSK-SCHALTER (1010694384)
1x
67,31 €
31
Metabo KURBEL HOEHENVERSTELLUNG KPL. (1010689283)
1x
15,25 €
31
Metabo Kurbel vollst. (316055360)
1x
13,82 €
32
Metabo FLACHRUNDSCHRAUBE M.4KT-ANSATZ M 8X16 (6110000632)
2x
1,83 €
32
Metabo Arretierung vollst. (316096780)
1x
12,24 €
33
Metabo Sterngriffmutter (7000028937)
1x
2,72 €
34
Metabo GEWINDESTUECK FL 40X10X20 (1482726336)
1x
18,34 €
40
Metabo BEIN (1382689298)
4x
47,36 €
41
Metabo STREBE R/L (1382689301)
2x
23,62 €
42
Metabo FAHRWERK KPL (1010689313)
1x
23,62 €
43
Metabo STREBE V/H (1382689328)
1x
21,27 €
44
Metabo GRIFFSTANGE (PAAR) TKHS315C/M (1010689330)
1x
10,46 €
45
Metabo Schiebestock (Kunststoff) (343433180)
1x
4,45 €
46
Metabo SCHLUESSEL SW 19-13 (1382689395)
1x
2,72 €
47
Metabo SCHIEBEHANDGRIFF ROT (1388680470)
1x
36,75 €
48
Metabo Schluessel (1492102829)
1x
10,46 €
48
Metabo GABELSCHLUESSEL SW 19X145 BL 3X43/15X145 (1392038481)
1x
4,45 €
50
Metabo Flanschmutter M6 (6209114230)
3x
1,83 €
51
Metabo Buchse (341006180)
1x
4,45 €
52
Metabo Gleitstueck (343434960)
1x
1,83 €
53
Metabo Schraubenset TKHS 315 C (316055370)
1x
12,24 €
54
Metabo Achse (343443700)
1x
10,46 €
55
Metabo Satz Gummifuss (4 Stk.) (344113100)
1x
7,03 €
56
Metabo Halterung rechts (343443690)
1x
10,46 €
57
Metabo Halterung links (343443680)
1x
10,46 €
