Metabo KGS 315 Plus

Ersatzteilseite für Metabo KGS 315 Plus


diese Artikelnummern sind zu dem Produkt bekannt:
  • 0103150039 10
  • Ersatzteilseite
Aktuell nicht lieferbar
Bonusprogramm Münze 200.000 KÖMPF24 Münzen
Artikel-Nr.: 2884622
Trusted Shops Badge
4,86 /5,00

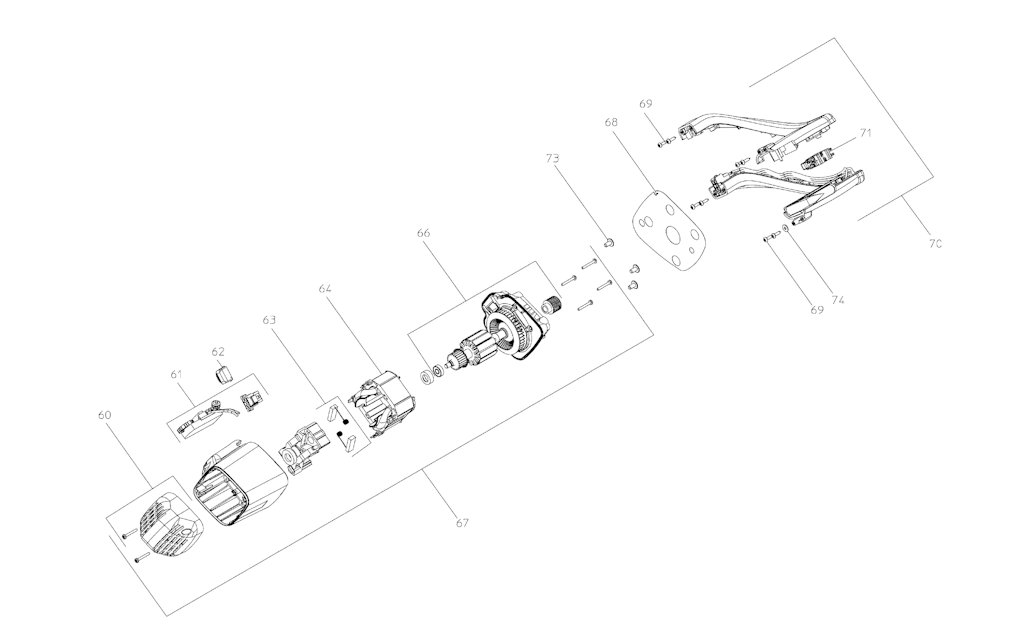

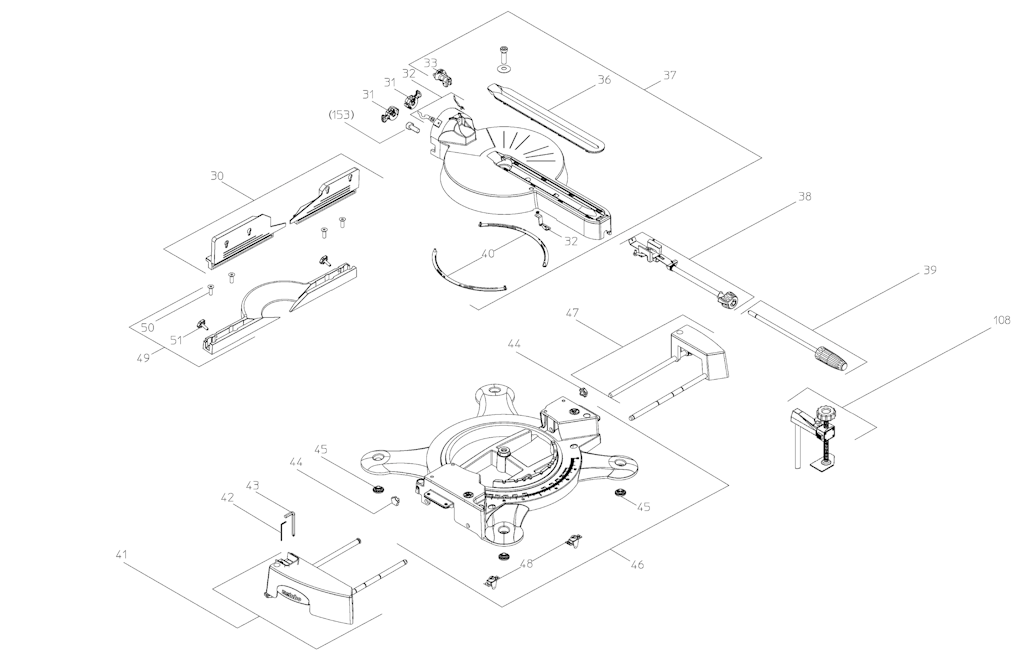

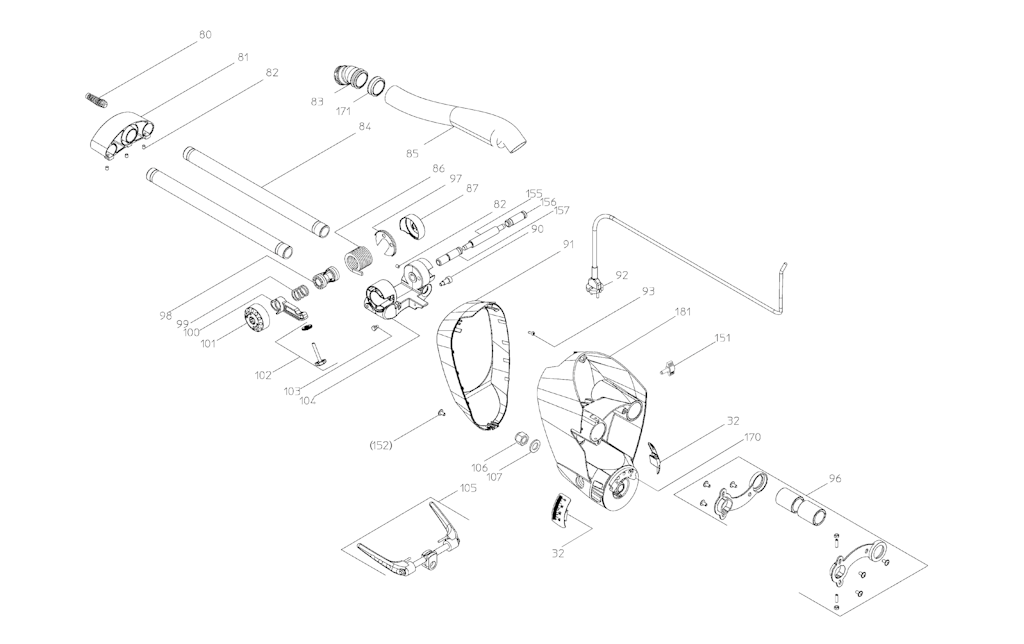

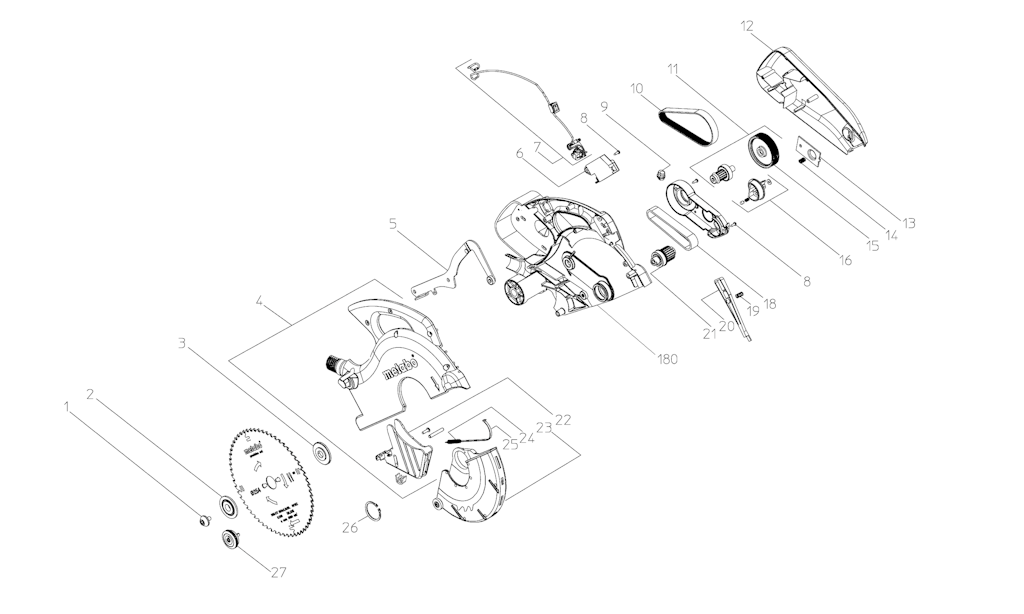

92 von insgesamt 92 eingezeichneten Ersatzteilen in Explosionszeichnung Nr. 1

Explosionszeichnung Ersatzteile
1
Metabo Flanschschraube verz. M 8x20 Links (1395739162)
1x
14,28 €
2
Metabo Saegeblattkonterflansch KGS 315 Plus (1482736579)
1x
20,99 €
3
Metabo Saegeblattflansch KGS 315 Plus (1485736553)
1x
18,83 €
4
Metabo Schutzhaube vollst. (1010736150)
1x
67,63 €
5
Metabo Schwenkhebel vollst. KGS 315 Plus (1010736753)
1x
45,39 €
6
Metabo Transformator KGS Plus (8056736540)
1x
52,92 €
7
Metabo Laser vollst. KGS 315 Plus (1010739213)
1x
101,45 €
8
Metabo Linsenblechschraube (6172001805)
3x
2,76 €
9
Metabo Durchfuehrungstuelle (8243740097)
1x
2,76 €
10
Metabo Keilrippenriemen KGS 315 Plus (7233736389)
1x
16,73 €
11
Metabo Zwischenwelle KGS 216/254/315 Plus (1010739248)
1x
67,63 €
12
Metabo Riemenschutzhaube KGS 315 Plus (1381736683)
1x
19,03 €
13
Metabo Saegeblattarretierung vollst. (1010739230)
1x
14,28 €
14
Metabo Druckfeder (7051722854)
1x
4,16 €
15
Metabo Keilrillenscheibe KGS 216/254/315 Plus (1380739255)
1x
67,63 €
16
Metabo Transportarretierung vollst. KGS 216/254 (1010739035)
1x
13,24 €
18
Metabo ZAHNRIEMEN HTD 300-5M-20 CXP (7231703351)
1x
37,88 €
19
Metabo Druckfeder (7051711623)
1x
2,76 €
20
Metabo Haubenarretierung (1381736802)
1x
3,04 €
21
Metabo Saegeblattwelle vollst. KGS 216/254/315 (1010739132)
1x
67,63 €
22
Metabo Spanfanghaube (339203820)
1x
13,24 €
23
Metabo Pendelschutzhaube vollst. (1010737229)
1x
45,39 €
24
Metabo Rueckholfeder (7051736405)
1x
2,76 €
25
Metabo Kunststoffband (1381736861)
1x
2,76 €
26
Metabo Sicherungsring Welle (6400736810)
1x
2,76 €
27
Metabo Flanschschraube Werkzeuglos (1010736893)
1x
68,15 €
30
Metabo Zusatzanschlag vollst. (1010737210)
1x
101,45 €
31
Metabo Neigungsanschlag vollst. KGS Plus (1010736257)
2x
5,52 €
32
Metabo Zeiger vollst. KGS 216/254/315 Plus (1010739108)
1x
67,63 €
33
Metabo Rasterklemme vollst KGS 216/254/315 Plus (1010739124)
1x
18,83 €
36
Metabo Tischeinlage vollst KGS 216/254/315 Plus (1010739116)
1x
14,28 €
37
Metabo Drehtisch vollst. KGS 254/315 Plus (1010739647)
1x
141,62 €
38
Metabo Drehtischklemmeinheit KGS 254/315 Plus (1010739159)
1x
67,63 €
39
Metabo Drehgriff vollst. KGS Plus (1010736249)
1x
19,03 €
40
Metabo Gleitschuh KGS 254/315 Plus (1388739629)
2x
10,76 €
41
Metabo Tischverbreiterung links KGS 315 Plus (1010737423)
1x
52,92 €
42
Metabo Stiftschluessel 2,5mm Schwarz (9102076823)
1x
2,76 €
43
Metabo STIFTSCHLUESSEL M.KREUZSCHLITZ (9102689833)
1x
8,24 €
44
Metabo Sterngriffschraube (341704570)
2x
4,16 €
45
Metabo Gummifuss (341147920)
4x
14,28 €
46
Metabo Tisch KGS 254/315 Plus (1010740300)
1x
245,29 €
47
Metabo Tischverbreiterung rechts KGS 315 Plus (1010737431)
1x
45,39 €
48
Metabo Arretierung Tischverbr. KS 254/305 Plus (1010737555)
2x
16,73 €
49
Metabo Anschlag vollst. (1010736427)
1x
84,55 €
50
Metabo Senkschraube mit Innen-6Kt (6132002060)
4x
2,76 €
51
Metabo Sterngriffschraube (341704580)
2x
4,16 €
60
Metabo Endkappe KGS 315 Plus (1010739418)
1x
67,63 €
61
Metabo Elektronikeinheit,120V 50 Hz (343082460)
1x
113,61 €
62
Metabo Steckerkappe Mate-N-Lock KGS Plus (1381737167)
1x
4,16 €
63
Metabo Kohlebuersten 120V vollst. KGS 315 Plus (343012800)
1x
34,02 €
64
Metabo Feldpaket vollst.,120V (311011480)
1x
113,61 €
66
Metabo Anker vollst. 120V (310010160)
1x
120,06 €
67
Metabo Motor vollst.,110 V (317003750)
1x
332,46 €
68
Metabo Dichtung (7631740116)
1x
3,04 €
70
Metabo Handgriff vollst. KGS Plus (1010736168)
1x
52,92 €
71
Metabo Ein-Ausschalter KS 254/305 Plus (8111737712)
1x
45,39 €
73
Metabo Linsenkopfschraube m.Flansch (6143661561)
3x
2,76 €
74
Metabo Scheibe (141150110)
1x
2,76 €
80
Metabo Zugentlastung mit Knickschutztuelle (8402736722)
1x
4,16 €
81
Metabo Stabilisator (1380736582)
1x
25,23 €
82
Metabo Gewindestift m.Innenskt. (6164029245)
6x
2,76 €
83
Metabo Absaugstutzen 44/35-44/32 (1381691566)
1x
8,24 €
84
Metabo Zugstange (1385736475)
2x
135,37 €
85
Metabo Absaugschlauch 390mm KGS 315 Plus (1381736535)
1x
8,24 €
86
Metabo Drehfeder (7051736618)
1x
13,24 €
87
Metabo Abdeckkappe (1381736594)
1x
3,04 €
90
Metabo Anschlagschraube (1485735689)
1x
13,24 €
91
Metabo Abdeckung Kipparm hinten KGS 315 Plus (1381736330)
1x
14,28 €
92
Metabo Kabel m.britischem Stecker,110V (344498630)
1x
52,92 €
93
Metabo Schrauben (341702050)
1x
2,76 €
96
Metabo Rep-Satz Linearfuhrung vollst. (1010739434)
1x
67,63 €
97
Metabo Dichtscheibe (7631738677)
1x
2,76 €
98
Metabo Drehfederhuelse (1381736497)
2x
2,76 €
99
Metabo Druckfeder (7051736413)
1x
2,76 €
100
Metabo Tiefenanschlag (1380736787)
1x
13,24 €
101
Metabo Drehknopf (1381736519)
1x
4,16 €
102
Metabo Raendelschraube mit Mutter M6x45 (6143736880)
1x
4,16 €
103
Metabo Sechskantpassschraube (6104220876)
1x
5,52 €
104
Metabo Kappgelenk (1380736469)
1x
52,92 €
105
Metabo Klemmhebel vollst. KGS 216/254/315 Plus (1010739027)
1x
45,39 €
107
Metabo Scheibe (141156740)
1x
2,76 €
108
Metabo Werkstueckhalter vollst. (1010737440)
1x
67,63 €
109
Metabo Getriebedeckel (343395700)
1x
45,39 €
151
Metabo Fluegelschraube (341704560)
1x
5,52 €
154
Metabo Staubfuehrung,KGSplus (343431800)
1x
2,76 €
155
Metabo Achse (341059660)
1x
19,03 €
156
Metabo Huelse links (341005920)
1x
18,83 €
157
Metabo Huelse rechts (341005910)
1x
19,03 €
170
Metabo Rastblock (343394090)
10x
16,73 €
171
Metabo ENDSTUECKVERBINDER (1381212943)
1x
4,16 €
180
Metabo Kapparm vollst. KGS 315 Plus (1010736192)
1x
245,29 €
181
Metabo Kipparm vollst.,KGS 315 Plus (1010736214)
1x
217,72 €
