Metabo KGS 315 Plus

Ersatzteilseite für Metabo KGS 315 Plus


diese Artikelnummern sind zu dem Produkt bekannt:
  • 0103150038 10
  • Ersatzteilseite
Aktuell nicht lieferbar
Artikel-Nr.: 2884615

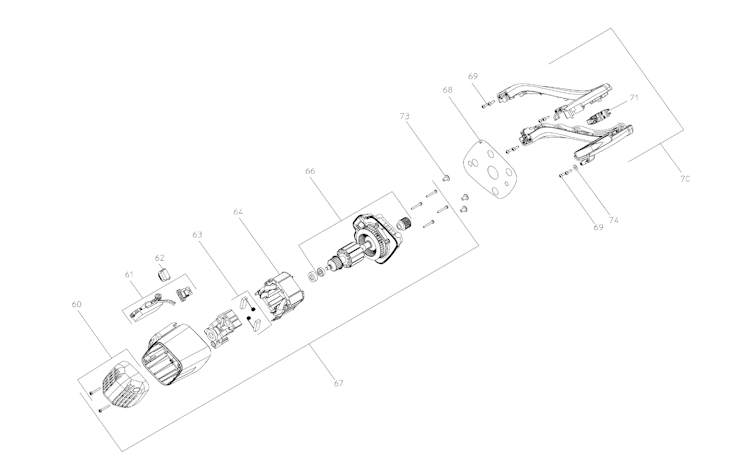

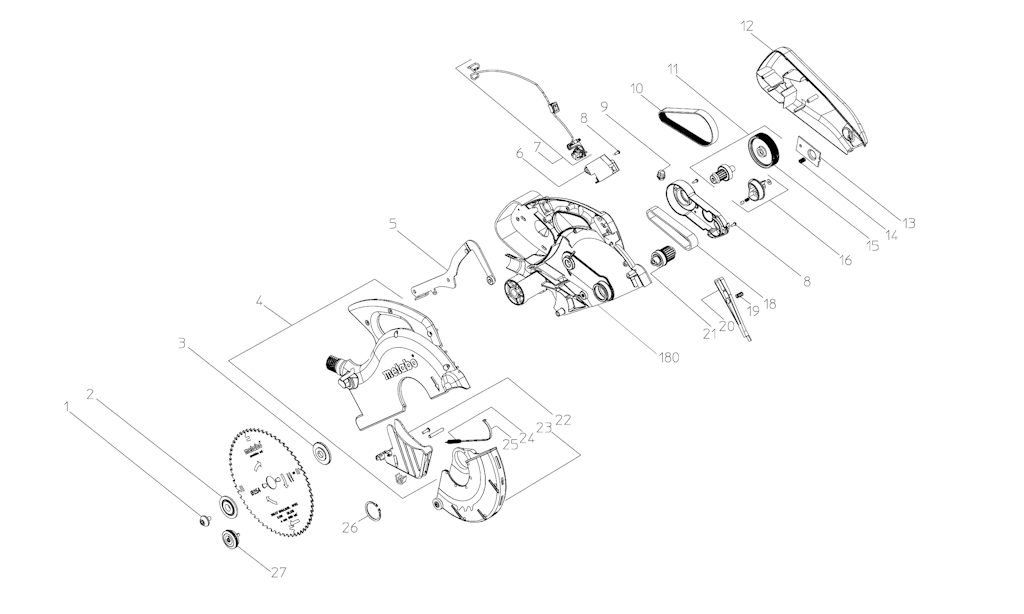

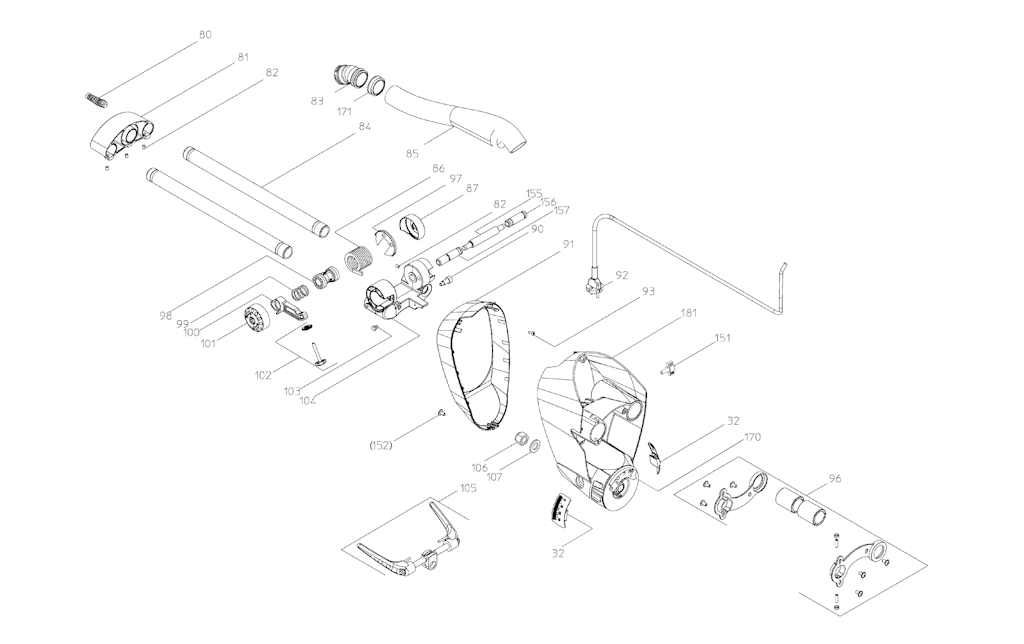

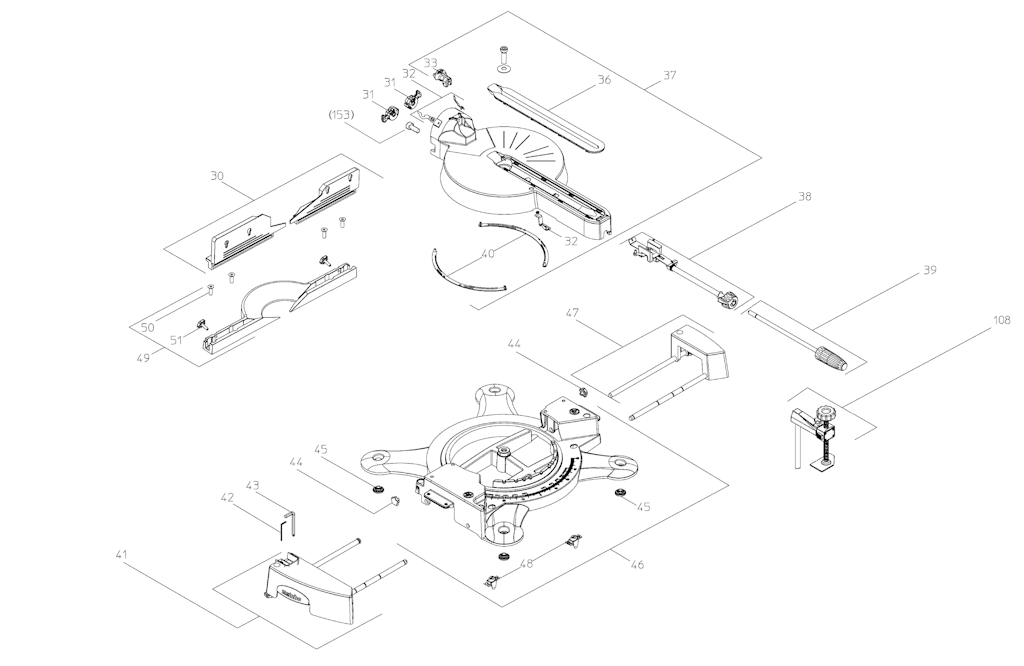

92 von insgesamt 92 eingezeichneten Ersatzteilen in Explosionszeichnung Nr. 1

Explosionszeichnung Ersatzteile
1
Metabo Flanschschraube verz. M 8x20 Links (1395739162)
1x
10,46 €
2
Metabo Saegeblattkonterflansch KGS 315 Plus (1482736579)
1x
15,25 €
3
Metabo Saegeblattflansch KGS 315 Plus (1485736553)
1x
12,12 €
4
Metabo Schutzhaube vollst. (1010736150)
1x
52,60 €
5
Metabo Schwenkhebel vollst. KGS 315 Plus (1010736753)
1x
31,50 €
6
Metabo Transformator KGS Plus (8056736540)
1x
36,75 €
7
Metabo Laser vollst. KGS 315 Plus (1010739213)
1x
67,31 €
8
Metabo Linsenblechschraube (6172001805)
3x
1,83 €
9
Metabo Durchfuehrungstuelle (8243740097)
1x
1,83 €
10
Metabo Keilrippenriemen KGS 315 Plus (7233736389)
1x
12,24 €
11
Metabo Zwischenwelle KGS 216/254/315 Plus (1010739248)
1x
52,60 €
12
Metabo Riemenschutzhaube KGS 315 Plus (1381736683)
1x
13,82 €
13
Metabo Saegeblattarretierung vollst. (1010739230)
1x
10,46 €
14
Metabo Druckfeder (7051722854)
1x
2,72 €
15
Metabo Keilrillenscheibe KGS 216/254/315 Plus (1380739255)
1x
52,60 €
16
Metabo Transportarretierung vollst. KGS 216/254 (1010739035)
1x
8,49 €
18
Metabo ZAHNRIEMEN HTD 300-5M-20 CXP (7231703351)
1x
26,30 €
19
Metabo Druckfeder (7051711623)
1x
1,83 €
20
Metabo Haubenarretierung (1381736802)
1x
2,00 €
21
Metabo Saegeblattwelle vollst. KGS 216/254/315 (1010739132)
1x
52,60 €
22
Metabo Spanfanghaube (339203820)
1x
8,49 €
23
Metabo Pendelschutzhaube vollst. (1010737229)
1x
31,50 €
24
Metabo Rueckholfeder (7051736405)
1x
1,83 €
25
Metabo Kunststoffband (1381736861)
1x
1,83 €
26
Metabo Sicherungsring Welle (6400736810)
1x
1,83 €
27
Metabo Flanschschraube Werkzeuglos (1010736893)
1x
47,36 €
30
Metabo Zusatzanschlag vollst. (1010737210)
1x
31,50 €
31
Metabo Neigungsanschlag vollst. KGS Plus (1010736257)
2x
3,65 €
32
Metabo Zeiger vollst. KGS 216/254/315 Plus (1010739108)
1x
52,60 €
33
Metabo Rasterklemme vollst KGS 216/254/315 Plus (1010739124)
1x
12,12 €
36
Metabo Tischeinlage vollst KGS 216/254/315 Plus (1010739116)
1x
10,46 €
37
Metabo Drehtisch vollst. KGS 254/315 Plus (1010739647)
1x
151,03 €
38
Metabo Drehtischklemmeinheit KGS 254/315 Plus (1010739159)
1x
52,60 €
39
Metabo Drehgriff vollst. KGS Plus (1010736249)
1x
13,82 €
40
Metabo Gleitschuh KGS 254/315 Plus (1388739629)
2x
7,03 €
41
Metabo Tischverbreiterung links KGS 315 Plus (1010737423)
1x
36,75 €
42
Metabo Stiftschluessel 2,5mm Schwarz (9102076823)
1x
1,83 €
43
Metabo STIFTSCHLUESSEL M.KREUZSCHLITZ (9102689833)
1x
5,38 €
44
Metabo Sterngriffschraube (341704570)
2x
2,72 €
45
Metabo Gummifuss (341147920)
4x
10,46 €
46
Metabo Tisch KGS 254/315 Plus (1010740300)
1x
199,35 €
47
Metabo Tischverbreiterung rechts KGS 315 Plus (1010737431)
1x
31,50 €
48
Metabo Arretierung Tischverbr. KS 254/305 Plus (1010737555)
2x
12,24 €
49
Metabo Anschlag vollst. (1010736427)
1x
31,50 €
50
Metabo Senkschraube mit Innen-6Kt (6132002060)
4x
1,83 €
51
Metabo Sterngriffschraube (341704580)
2x
2,72 €
60
Metabo Endkappe KGS 315 Plus (1010739418)
1x
52,60 €
61
Metabo Elektronikeinheit,230V 50 Hz (343082440)
1x
61,78 €
62
Metabo Steckerkappe Mate-N-Lock KGS Plus (1381737167)
1x
2,72 €
63
Metabo Kohlebuersten 230V vollst. KGS 315 Plus (1010739060)
1x
23,62 €
64
Metabo Stator 230V KGS 315 Plus (8011739294)
1x
59,16 €
66
Metabo Rotor 230V vollst. KGS 315 Plus (1010739094)
1x
89,76 €
67
Metabo Motor vollst. (1010736133)
1x
187,83 €
68
Metabo Dichtung (7631740116)
1x
2,00 €
70
Metabo Handgriff vollst. KGS Plus (1010736168)
1x
36,75 €
71
Metabo Ein-Ausschalter KS 254/305 Plus (8111737712)
1x
21,08 €
73
Metabo Linsenkopfschraube m.Flansch (6143661561)
3x
1,83 €
74
Metabo Scheibe (141150110)
1x
1,83 €
80
Metabo Zugentlastung mit Knickschutztuelle (8402736722)
1x
2,72 €
81
Metabo Stabilisator (1380736582)
1x
18,34 €
82
Metabo Gewindestift m.Innenskt. (6164029245)
6x
1,83 €
83
Metabo Absaugstutzen 44/35-44/32 (1381691566)
1x
5,38 €
84
Metabo Zugstange (1385736475)
2x
144,34 €
85
Metabo Absaugschlauch 390mm KGS 315 Plus (1381736535)
1x
5,38 €
86
Metabo Drehfeder (7051736618)
1x
8,49 €
87
Metabo Abdeckkappe (1381736594)
1x
2,00 €
90
Metabo Anschlagschraube (1485735689)
1x
8,49 €
91
Metabo Abdeckung Kipparm hinten KGS 315 Plus (1381736330)
1x
10,46 €
92
Metabo Gummikabel mit GB-Stecker 2x1,0x2900 (8402737248)
1x
21,27 €
93
Metabo Schrauben (341702050)
1x
1,83 €
96
Metabo Rep-Satz Linearfuhrung vollst. (1010739434)
1x
52,60 €
97
Metabo Dichtscheibe (7631738677)
1x
1,83 €
98
Metabo Drehfederhuelse (1381736497)
2x
1,83 €
99
Metabo Druckfeder (7051736413)
1x
1,83 €
100
Metabo Tiefenanschlag (1380736787)
1x
8,49 €
101
Metabo Drehknopf (1381736519)
1x
2,72 €
102
Metabo Raendelschraube mit Mutter M6x45 (6143736880)
1x
2,72 €
103
Metabo Sechskantpassschraube (6104220876)
1x
3,65 €
104
Metabo Kappgelenk (1380736469)
1x
36,75 €
105
Metabo Klemmhebel vollst. KGS 216/254/315 Plus (1010739027)
1x
31,50 €
107
Metabo Scheibe (141156740)
1x
1,83 €
108
Metabo Werkstueckhalter vollst. (1010737440)
1x
52,60 €
109
Metabo Getriebedeckel (343395700)
1x
31,50 €
151
Metabo Fluegelschraube (341704560)
1x
3,65 €
154
Metabo Staubfuehrung,KGSplus (343431800)
1x
1,83 €
155
Metabo Achse (341059660)
1x
13,82 €
156
Metabo Huelse links (341005920)
1x
12,12 €
157
Metabo Huelse rechts (341005910)
1x
13,82 €
170
Metabo Rastblock (343394090)
10x
12,24 €
171
Metabo ENDSTUECKVERBINDER (1381212943)
1x
2,72 €
180
Metabo Kapparm vollst. KGS 315 Plus (1010736192)
1x
199,35 €
181
Metabo Kipparm vollst.,KGS 315 Plus (1010736214)
1x
176,95 €
